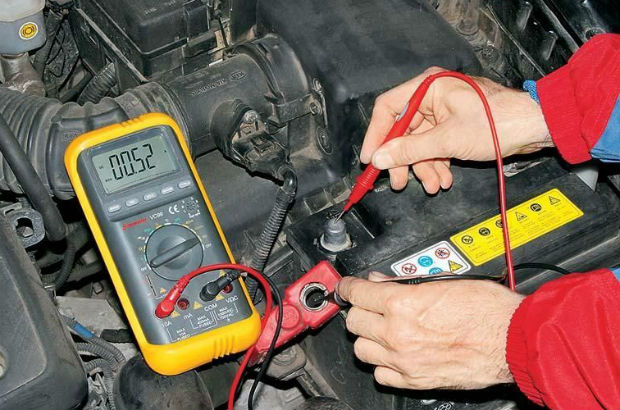

Проверка утечки тока в автомобиле мультиметром


Владельцам авто, чьи АКБ отслужили свой расчетный эксплуатационный срок (3-5 лет), стоит быть морально готовым к внезапной разрядке. Если же исправная аккумуляторная батарея стала разряжаться после стоянки — значит, появился скрытый потребитель. Рассмотрим, как проверить утечку тока на автомобиле мультиметром и способы устранения неисправностей.

flr72cbs8vwy

Причины возникновения утечки

Утечкой тока называют чрезмерное потребление электрического заряда аккумулятора при выключенном зажигании. Речь идет именно о превышении нормы расхода, так как полностью исключить расход заряда невозможно. Некоторые приборы и электронные системы имеют энергозависимую память, на которую записываются необходимые данные. Ярким примером такого рода потребления является микросхема ОЗУ (англ. RAM, память с произвольным доступом или оперативное запоминающее устройств), использующаяся электронным блоком управления двигателем (ЭБУ) для временного хранения изменяемых параметров. Сталкиваться с такого рода памятью вы могли, когда сбрасывали определенные ошибки снятием на несколько секунд клеммы АКБ. Также вспомнить можно память магнитолы, которая потребляет питание для хранения данных о радиостанциях, настройках эквалайзера. Именно для этих потребителей рассчитывается нормальный ток потребления.


Сразу стоит обусловить тот факт, что скрытое потребление заряда аккумулятора не имеет ничего общего с коротким замыканием. Несмотря на то, что логика поиска и той и другой неисправности могут показаться схожими, природа этих явлений различна. При замыкании положительного вывода на минусовой контакт, проводники в цепи начинают нагреваться, из-за чего плавится изоляция проводов и разъемов.

Важно! Если цепь была защищена некачественным предохранителем либо прерывателем несоответствующего номинала, КЗ приведет к возгоранию автомобиля.

zdjk2v7xb83c

Проверка напряжения на клеммах аккумуляторной батареи.

При скрытом потреблении заряда АКБ в автомобиле после выключения всех потребителей и постановке авто на охрану продолжают быть запитанными электрические потребители, что и приводит к разряду батареи. Несмотря на кажущуюся безобидность, найти утечку тока бывает непросто.

Допустимая норма потребления

Выши мы упоминали об энергозависимой памяти, на которую расходуется ток утечки аккумулятора автомобиля, нормой считается суммарное значение заряда, необходимого для корректного функционирования устройств, нуждающихся в ОЗУ. Говорить о каком-то общем значении для конкретной модели автомобиля было бы неправильно, ведь в нашем случае все зависит от количества установленных электроприборов. Более корректно будет привести средние значения потребления тока для конкретных потребителей:

  • магнитола – 3 мА;
  • сигнализация – 20-25 мА;
  • оперативная память системы впрыска – 5 мА.

Путем нехитрых вычислений можно прийти к тому, что значение в 25-40 мА можно считать допустимой утечкой тока в автомобиле, как проверить этот параметр? Номинальное потребление энергозависимой памяти указывается в инструкции к электрическим приборам, что важно знать для контроля корректности подключения.

Насколько быстро будет разряжаться аккумулятор, зависит еще и от его емкости. Если на вашем авто проверка утечки тока показала 1 А (напомним, что 1 А = 1000 мА), то для полного разряда АКБ емкостью 55 Ач будет достаточно менее 6 часов. Не стоит забывать о таком свойстве аккумуляторных батарей, как саморазряд. Поэтому, даже полностью исправная АКБ со временем теряет часть своего заряда.

dhkt7zq3gp59v

Утечка тока до 40 мА является нормой для большинства автомобилей.

Стоит признать, что на практике приходится сталкиваться с гораздо меньшим паразитным потреблением. Но даже расход заряда в 200 мА способен за ночь посадить АКБ до такой степени, что морозным утром запустить двигатель уже не получится. Чаще всего поиск утечки начинается в морозную пору года, когда короткие поездки с включенными потребителями не дают АКБ полностью зарядиться, увеличивается саморазряд батареи, повышается требование к стартерному току.

Необходимый инструмент

Измерить ток утечки можно с помощью токовых клещей. Использовать такой прибор удобней, так как нет необходимости отключать АКБ. Вам всего лишь необходимо обнулить прибор и охватить минусовой провод АКБ. На авто с отдельными минусовыми выводами (один, питающий генератор и стартер, второй – для питания электроприборов) можно сразу локализовать дальнейшую область поиска неисправности. Несмотря на то, что утечка заряда через генератор или стартер встречается крайне редко, такое преимущество токовых клещей стоит упомянуть.

Так же токовые клещи полезны для определения величины тока, с которым впоследствии придется оперировать мультиметру. Это позволит выбрать корректный диапазон измерений и не сжечь предохранитель прибора. К недостаткам можно отнести небольшую погрешность, а также нечувствительность к малой силе тока. Поскольку токовые клещи являются достаточно специализированным инструментом, более подробно рассмотрим, как найти утечку тока в автомобиле с помощью мультиметра.


cg7f36vsrp5b

Инструмент, который понадобится для обнаружения скрытых потребителей.

Мультиметр

Проверка тока утечки невозможна без измерительного прибора, определяющего силу электрического тока. Речь идет об мультиметре, представить без которого диагностику электрических систем автомобиля сегодня невозможно. В нашем случае подойдет даже самый дешевый прибор.

rbh2v9df4h

Учимся пользоваться мультиметром.

Для того чтобы определить утечку, необходимо перевести селектор прибора в режим измерения силы тока, выбрав диапазон измерений до 10 А. На многих мультиметрах для измерения постоянного тока до 10 А (возможно, 20-30 А) предназначено специальное гнездо, куда необходимо вставить плюсовой щуп. Амперметр необходимо подключать в разрыв цепи, строго соблюдая полярность. Если мультиметр не оборудован внутренним предохранителем, то пренебрежением данным правилом попросту выведет прибор из строя. Также к перегоранию предохранителя или «дорожки» приведет несоответствие выбранного диапазона измерений фактической силе тока в цепи.

Алгоритм поиска утечки

Найти причину возникновения в автомобиле утечки тока можно, придерживаясь следующего алгоритма действий:

  • отсоединить минусовой вывод АКБ;
  • плюсовой вывод мультиметра присоединить к минусовому выводу АКБ, минусовой вывод к клемме, идущей на кузов автомобиля (клемма массы);
  • выключите все потребители, закройте двери. На автомобилях с сигнализатором открытия капота необходимо защелкнуть замок капота;
  • поставьте автомобиль на охрану и подождите 2-3 минуты. За это время все блоки управления в автомобиле переходят в спящий режим. В обратном случае замер расхода заряда АКБ будет неточными;
  • на экране мультиметра покажется фактическая утечка тока. Для определения потребителя вам необходимо последовательно вытаскивать предохранители. Как только вы вытащите предохранитель, отвечающий за цепь, в которой находится потребить, показания мультиметра должны упасть до нормального значения;
  • после локализации цепи необходимо посмотреть, какие потребители защищены предохранителем;
  • далее, необходимо поочередно отсоединять разъемы от электрических потребителей.
d5kc8wrg34f

Схема подключения тестера к автомобильному аккумулятору.

Когда потребитель будет вычислен, остается только найти причину повышенного расхода. Для лучшего понимания процесса предлагаем посмотреть видео.

Стоит знать

Чаще всего виной утечки аккумуляторного заряда становится неправильное подключение потребителей. Лидером в этом плане по праву является мультимедийная система. Именно халатное отношение к подключению магнитолы в большинстве случаев становится виной разрядки АКБ. Хотя, по правде сказать, ключом к разгадке может быть и куда более банальная поломка. Например, закорачивание концевика подсветки багажника, вследствие чего лампочка будет гореть постоянно. Теперь вы знаете, как проверить утечку тока на автомобиле с применением мультиметра, видео поможет получить наглядное представление обо всех шагах диагностики неисправности.
